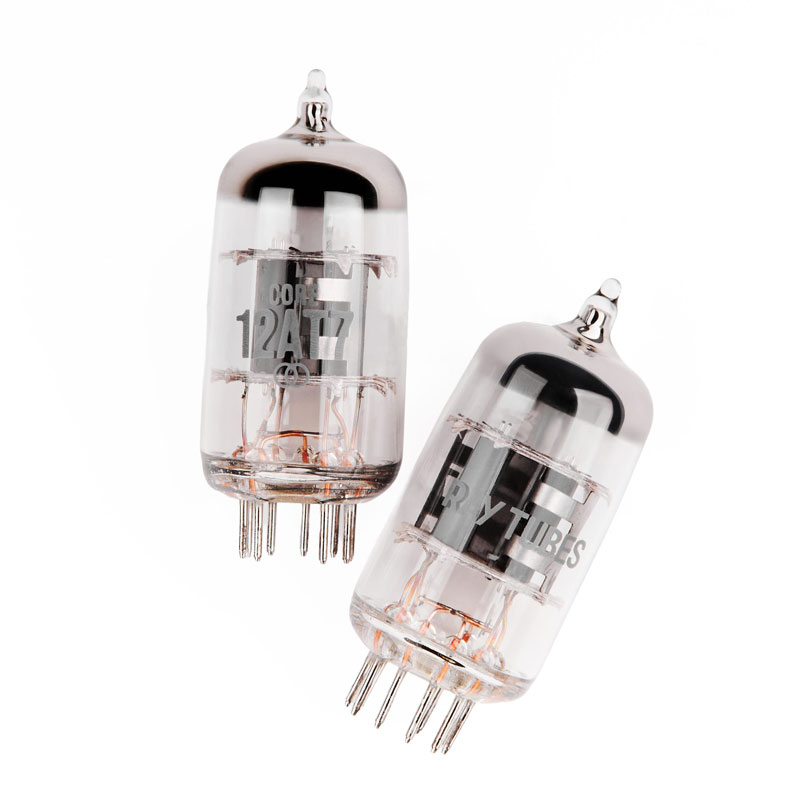

Ray Tubes Core 12AT7 vákuumcső

A Ray Tubes Core 12AT7 egy kéttriódás vákuumcső, amely elsősorban előerősítőkben, fázisfordítókban és meghajtó fokozatokban használatos. A 12AT7 típus megbízható választás lehet azok számára, akik precíz, artikulált közép- és magasfrekvenciás hangzásra törekednek, legyen szó csöves integrált erősítőkről, fejhallgató-erősítőkről vagy stúdióeszközökről. A CORE széria darabjaként ez a modell a Ray Tubes hangzásbeli filozófiáját ötvözi a modern gyártási minőséggel és szigorú válogatással.

Főbb jellemzők

• Cső típus: 12AT7 / ECC81 / 6201 / CV4024
• Kifejezetten audio alkalmazásokhoz válogatva és tesztelve
• Kézi minőségellenőrzés és többlépcsős tesztelés – csak a gyártásra került darabok kb. 5%-a kerül forgalomba
• Stabil és kiszámítható teljesítmény a New Old Stock csövekkel szemben
• 12 hónap garancia gyártási hibákra
• Ár – 1 darabra értendő
• Párba válogatva is rendelhető
• Tartozék: használati útmutató (beégetési útmutatóval), tanúsítvány és garancia

A Ray Tubes Core 12AT7 vákuumcső olyan felhasználóknak készült, akik a részletgazdag, jól strukturált hangképet keresik csöves HiFi rendszerükhöz. A 12AT7 típus, szemben a népszerűbb 12AX7 és 12AU7 csövekkel, magasabb transzkonduktanciát és erősítési tényezőt kínál, így ideális választás lehet fázisfordítóként vagy meghajtó fokozatként olyan rendszerekben, ahol fontos a dinamikus megszólalás és a tiszta átvitel.

A hangkarakter leginkább a nyitott, természetes középtartományban és a tiszta, kontrollált magasfrekvenciákban mutatkozik meg. A basszus inkább visszafogott, de strukturált és feszes, nem nyomja el a többi tartományt. Ez a hangolás különösen jól működik akusztikus zenéknél, énekhangoknál, jazz vagy klasszikus műfajoknál, illetve ott, ahol a hangszerek pozícionálása és a hangszínpad átláthatósága kiemelten fontos.

A Ray Tubes gyártási filozófiája szerint nem elég egy csövet legyártani – minden darab egy hételemes minőségellenőrzési folyamaton megy keresztül, amely során stressztesztek, beégetés és valós körülmények közötti hallgatási próba is történik. Ennek eredményeként az elérhető példányok nagyfokú megbízhatóságot és konzisztens hangzást biztosítanak – ami különösen értékes a DIY-erősítők, high-end készülékek vagy akár stúdióberendezések esetében.

A gyártó a New Old Stock (NOS) alternatívák kiszámíthatatlan viselkedésére és szavatossági hiányára kínál válaszként teljes körű 12 hónapos garanciát, ami a csőgyártás világában ritkaságnak számít. A vásárló ezzel kockázatmentesen teheti próbára a Ray Tubes Core 12AT7 képességeit saját rendszerében.

Műszaki specifikáció

Alapadatok:

• Tube Type: 12AT7 / ECC81 / 6201 / CV4024

• Tube Socket: 9-pin

• Áramköri elrendezés: Dual Triode

Fűtés:

• Heater Voltage: 6.3 V (párhuzamos) / 12.6 V (soros)

• Heater Current: 0.30 A / 0.15 A

Maximális üzemi jellemzők (Class A):

• Anode Voltage: 300 V

• Grid Voltage: –50 V

• Anode Dissipation Power: 2.5 W

• Heater-to-Cathode Voltage: ±90 V

Rácsellenállás:

• Self Bias: 1 MΩ

• Fixed Bias: 0.25 MΩ

Kapacitások (interelektróda):

• Grid-to-Grid: 0.005 pF

• Plate-to-Plate: 0.4 pF

• Grid-to-Plate (per section): 1.5 pF

• Grid-to-Cathode/Heater (per section): 2.2 pF

• Plate-to-Cathode/Heater (per section): 0.5 pF

• Heater-to-Cathode (per section): 2.4 pF

• Plate-to-Cathode (per section): 0.2 pF

• Cathode-to-Heater/Grid (per section): 4.6 pF

• Plate-to-Heater/Grid (per section): 1.8 pF

Statikus paraméterek (kétféle feszültségen mérve):

• Anode Voltage: 100 V / 250 V

• Anode Current: 3.7 mA / 10 mA

• Transconductance: 4 mA/V / 5.5 mA/V

• Cathode Resistor: 270 Ω / 200 Ω

• Amplification Factor: 60 / 60

• Approx. Internal Resistance: 15 kΩ / 10.9 kΩ

• Approx. Grid Voltage: –5 V / –12 V

Csomag tartalma:

• 1 db vákuumcső vagy párba válogatott szett (választástól függően)

• Használati útmutató (beégetési ajánlásokkal)

• Tanúsítvány és garancia
